园区微电网监控及能量管理系统

安科瑞微电网系统解决方案 ， 通过在企业内部的源、 网、 荷、 储、充的各个关键节点安装安科瑞自主研发的各类监测、 分析、 保护、治理装置；通过控制、 计量、 通信等技术 ， 将分布式电源、储能系统、 可控负荷、 电动汽车、电能路由器聚合在一起；平台根据电网价格、 用电负荷、电网调度指令等情况 ， 灵活调整微电网控制策略并下发给储能、充电桩、 逆变器等系统与设备，保证企业微电网始终安全、 可靠、节约、 高效、 经济、 低碳的运行。

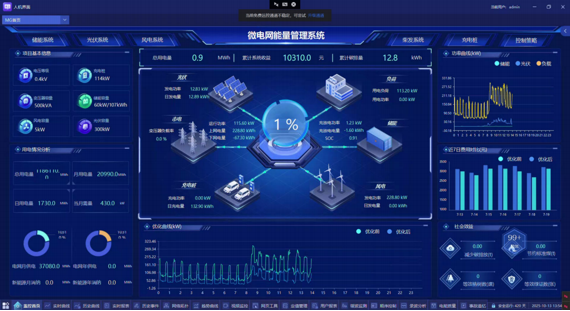

系统概览与可视化运行

首页对微电网的运行进行实时监管 ， 包含市电、 光伏、 风电、 储能、 充电桩及用电负荷 ， 同时也包括收益数据、 天气状况、节能减排等信息。

对一次系统图重要节点进行数据采集并直观展示， 实现微电网无人值守，真正实现数字化、智能化、便捷化管理，对重要负荷与设备进行不间断监控。

核心功能-综合监控

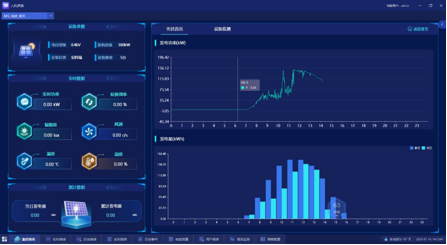

（a）光伏监控

  光伏系统总出力情况

  逆变器直流侧、交流侧运行状态监测及报警

  逆变器及电站发电量统计及分析

  并网柜电力监测及发电量统计

  电站发电量年有效利用小时数统计，  识别低效发电电站；

  发电收益统计(补贴收益、并网收益)

  辐照度/风力/环境温湿度监测

  并网电能质量监测及分析

（b）风电监控

  风力发电系统总出力情况

  逆变器直流侧、交流侧运行状态监测及报警

  逆变器及电站发电量统计及分析

  并网柜电力监测及发电量统计

  电站发电量年有效利用小时数统计，识别低效发电电站；

  发电收益统计(补贴收益、并网收益)

  风力/风速/气压/环境温湿度监测

  并网电能质量监测及分析

（c）储能监控

系统综合数据： 电参量数据、充放电量数据、节能减排数据；

  运行模式：峰谷模式、计划曲线、需量控制等；

  统计电量、收益等数据；

  储能系统功率曲线、充放电量对比图，实时掌握储能系统的整体运行水平。

（d）PCS、BMS监控

  PCS实时数据：有功功率、无功功率、功率因数

  PCS参数设置：开关机、工作模式、功率设定

  PCS负载和电池数据：各相电流、电压、有功无功等信息

  PCS故障数据：硬件、 AC电网、 AC电容、系统、开关故障

  BMS实时数据：运行状态、接触器状态、通信状态

  BMS电池数据：单体电池电压、单体电池温度

  BMS故障数据：包含一级二级三级告警信息等

（e）柴发监控

实时监测柴发系统的发电电压、电流、功率、发电量和耗油量等运行状态；

  柴发实时数据：转速、水温、油压、油位、运行时间、频率、功率因数等信息监控

  告警信息：包括低速或超速、低压或过压、分合闸情况、急停、超载报警、相序报警、蓄电池高低压报警等。

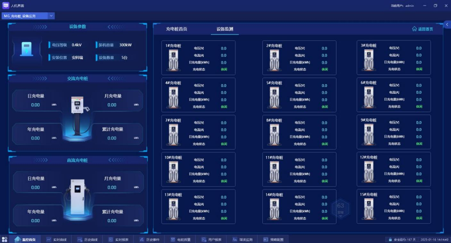

（f）充电桩监控

实时监测充电系统的充电电压、电流、功率及各            充电桩运行状态；

  统计各充电桩充电量、电费等；

  针对异常信息进行故障告警；

  根据用电负荷柔性调节充电功率。

核心功能-协调控制

协同光伏、风电、储能、负载等多种能源主体， 动态规划智能策略，实现储能、光伏协调控制， 比如计划曲线、削峰填谷、防逆流、新能源消纳、需量控制等。
