RS‑485 为工业常用串行通讯方式，通讯异常一般从硬件接线、参数配置、电气信号、软件测试四个维度依次排查。
通讯线缆建议采用屏蔽双绞线，仪表侧 A、B 通讯端子分别对应端子21(A)、22(B)，严格区分 A/B 线，切勿接反、接错。
要点：接线正确是通讯建立的基础，A、B 端子接反会直接导致通讯失败。
务必保证仪表端与后台监控系统的 Modbus 地址、波特率、校验位保持一致，任意一项参数不匹配，都会造成无法通讯。
要点：参数匹配是 RS‑485 通讯成功的核心条件。
拔掉现场通讯总线，使用万用表直流档，测量仪表 A、B 端子之间电压：
端子电压＞4.7V：硬件信号正常，返回检查接线、通讯参数；
0V＜端子电压＜4.7V：总线信号偏弱，需在总线最末端 A、B 之间加装120Ω 终端电阻；多台仪表串联组网，仅总线末端加装一只即可，无需每台仪表都安装；
端子电压 = 0V：排查 A/B 线是否发生短路；也有可能是通讯口误接强电造成接口烧毁，需要检修线路或更换仪表通讯接口。
将仪表通过 USB‑RS485 转换器直接连接电脑，使用 Modbus Poll 软件做单机隔离测试，排除现场总线、后台系统的干扰。
软件串口设置需要和仪表参数一致：波特率、数据位 8、停止位 1、校验位与仪表保持一致，选择 RTU 模式，填写仪表实际 Modbus 从站地址；
配置寄存器读取指令：选择功能码 03，填写寄存器起始地址、读取数量；
✅正常现象：若能正常读取数据（如寄存器值），说明仪表通讯接口正常；
❌故障现象：持续提示Timeout error超时报错，优先核对寄存器地址是否符合仪表手册，确认寄存器地址无错后再回头排查接线、参数。
APM5 系列仪表支持 RJ45 网口 Modbus‑TCP 通讯，排查顺序：物理链路→网络参数→网络连通性→Modbus Poll 软件调试。
1. 确认仪表供电正常，仪表屏幕正常刷新数据；
2. 检查网线、交换机端口，观察仪表 LAN 网口指示灯状态，灯闪烁代表物理链路握手正常；网线损坏、水晶头接触不良、交换机端口故障都会造成链路断开。
进入仪表菜单核对网络配置：
默认 IP：192.168.1.150；Modbus‑TCP 默认端口：502
核对 IP 地址、子网掩码、默认网关，仪表 IP 不可与局域网内其他设备冲突；
如需手动修改 IP，关闭 “自动获取 IP"，修改完成后重启仪表参数方可生效；
仪表网段需要和上位机、监控平台处于同一网段。

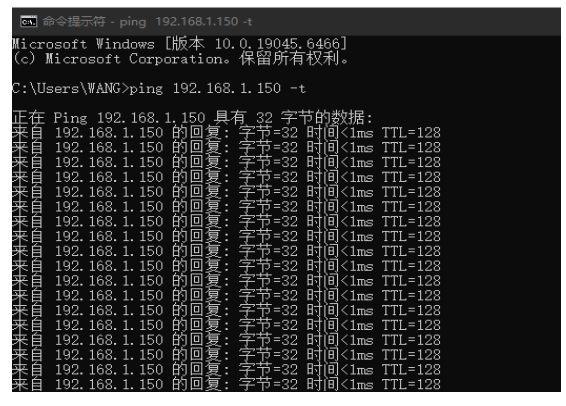

✅Ping 通：物理链路、网络层通讯正常，问题出在应用层 Modbus 配置；
❌Ping 不通：依次排查防火墙、电脑 IP 网段、网线、交换机、仪表网络参数。
4.Modbus‑Poll 软件调试 Modbus‑TCP
打开 Modbus Poll，连接类型选择Modbus TCP/IP，填入仪表 IP 地址，端口填写 502，模式选择 RTU，设置合适超时时间，配置寄存器读取指令。
✅通讯正常：界面Err=0，可以正常读取寄存器数据；
❌提示No connection / Connection Timeout：TCP 连接建立失败，检查 IP、端口 502 是否开放，排查交换机、组网链路；
❌可以建立 TCP 连接，但持续Timeout error：网络链路没问题，重点核查寄存器起始地址、功能码、读取数量是否与仪表说明书一致。
RS‑485 故障排查顺序：接线→通讯参数→AB 电压 / 终端电阻→电脑单机测试；优先做单机隔离测试，快速定位故障范围。
Modbus‑TCP 故障排查顺序：物理网口链路→IP 网段参数→Ping 连通性→Modbus Poll 软件调试；Ping 通不等于 Modbus‑TCP 可以正常读写，还需要确认端口、寄存器配置。
遇到通讯故障，尽量先隔离现场复杂环境，采用电脑直接对接仪表测试，排除外部线路、监控平台带来的干扰。
