分体空调智能控制器

1 概述

AAC 系列挂机柜机空调控制器(分体空调智能控制器)主要用于挂机空调和柜机空调的远程红外控制，同时支持空调运 行电参量监测及电能量计量功能。具有电源控制、红外控制、时间控制、温度控制等控制功能。支持 LoRa、LoRaWAN 及 RS485 等通信等功能，可配合空调控制系统实现公共建筑内挂机空调和柜机空 调的集中控制，用于节能降耗、减少电费支出。

2 型号说明

注： 1、RS485 通讯为标配功能； 2、LoRa、LoRaWAN 通讯为选配功能。

3 主要功能

4 技术参数

5 外形与尺寸

6 现场勘察、安装与接线

6.1、现场勘察 现场勘察涉及后续的空调控制器选型、安装、空调代码匹配、上行组网、网关安装等，需全面仔 细勘察。

注： 1、空调控制器仅用于控制舒适性空调，不可用于控制工艺性空调。（舒适性空调：为满足人员工作与生活需要而设置的空调。工艺性空调：为满足生产工艺过程对空气参数的要求而设置的空调。） 2、对于红外遥控形式的吊顶式空调，可选择 AAC100 系列空调控制器，可支持对其进行红外控 制，但不支持电源控制、电参量测量及电能计量功能。

6.2、AAC100 安装

1、使用一字螺丝刀撬开面盖； 2、空调控制器通过 M4*32 综合槽盘头螺钉按照到 86 暗盒上； 3、接线，盖上面盖。

6.3、AAC100 接线

6.4、AAC300 安装

1、在需安装设备的墙体上根据上图尺寸用笔先做好孔位标记； 2、用电钻对准孔位标记分别打孔； 3、将黄色塑料膨胀管装入钻好的孔内，用锤子将膨胀管敲入墙体中，拧上螺钉（注意用来挂桩 体的螺钉不能拧紧）； 4、将空调控制器挂上墙体。

6.5、AAC300 接线

7 分体空调智能控制器系统架构图

7.1、通讯组网示意图

AAC系列采用"端-边-云"三层架构，打通设备感知、数据传输与平台管控全链路，实现空调能耗监测与智能调控的闭环管理。

• 端 · 设备层：AAC控制器部署在空调前端，实时采集电压/电流/功率/温湿度等运行数据，通过红外信号控制空调开关与温度调节，控制器内置红外码库，并板载红外发射灯，支持对市面上主流的空调进行红外遥控控制，可控制空调的开关、模式、温度、风速、风向等运行参数，可代替原有的红外遥控器。针对红外信号受限场景，可搭配红外延长线保障稳定控制。

• 边 · 传输层：支持RS485有线（Modbus-RTU）、LoRa/LoRaWAN无线、蓝牙调试三种通信方式，适配新建建筑和老旧改造等不同场景。

• 云 · 平台层：基于安科瑞EIOT物联网平台，提供可视化大屏、能耗分析报表、远程集中管控等功能。支持按周设定工作日/休息日策略，每日6个独立控制时段，到点自动执行开关机、模式及温度设定。

EIOT界面展示图

空调监控界面图

空调监控界面：可查看不同空调的运行状态及部分运行参数。空调在运行状态，卡片高亮显示，空调关闭或离线状态，卡片置灰显示，卡片右上角圆点颜色直观展示空调当前状态。

运行参数设置界面图

运行参数设置： 可对空调的工作模式、温度、风速、风向进行设置，参数实时生效。

空调详情界面：可查看当前的运行状态，包括开启状态、模式、温湿度、风速及策略控制设置内容。

控制策略设置界面图

策略设置：支持按周区分工作日与休息日，每日分别支持设定 6 个独立控制时段，到点自动执行开关机、指定模式及开机温度设定

8 项目实施现场

配电柜内安装实景（AAC300 控制器并排部署）

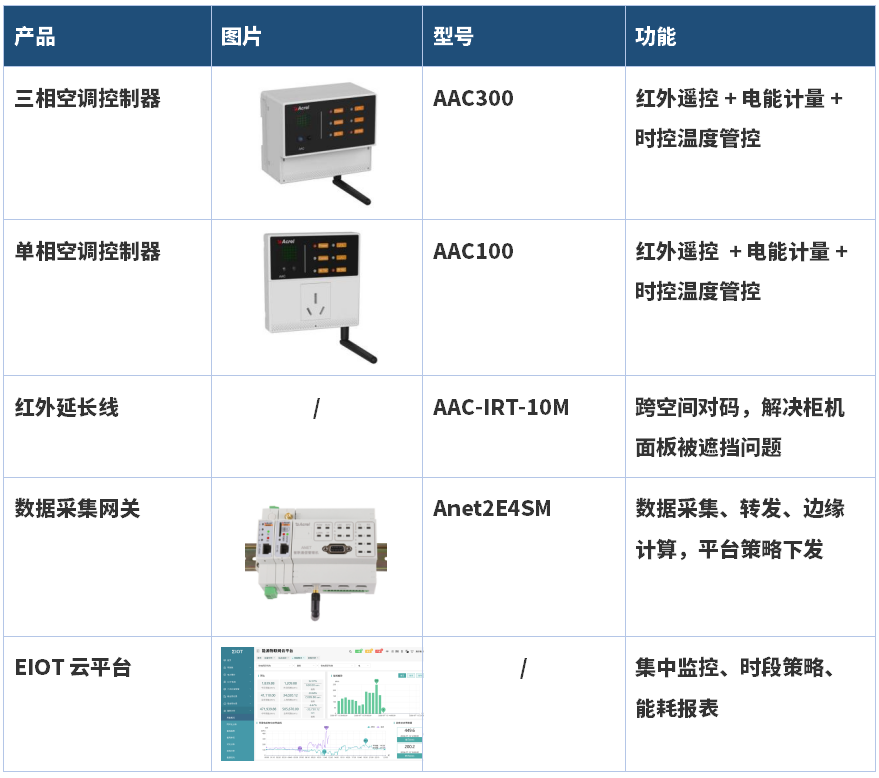

关键产品配置

针对乐园休息区的特殊场景，安科瑞提供 "分布式部署 + 集中式管控" 的轻量化解决方案：

方案亮点

● 蓝牙小程序快速调试，便于问题排查

● 红外延长线将柜机面板的接收口与控制器对接，改造方便，控制稳定

● RS485 总线将控制柜内的多台 AAC300 串联，统一接入园区弱电网络

● 安科瑞 EIOT 云平台对全部空调进行集中监控，按时段策略统一调节温度/开关
